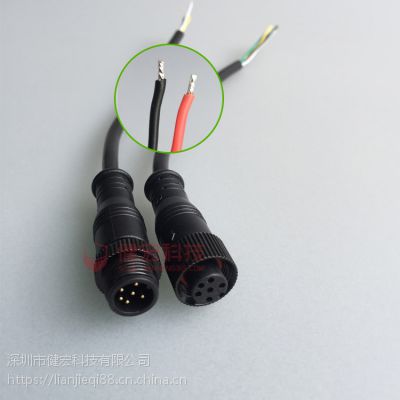

| 品牌：健宏科技 | 型号：m12 | 种类：线束/连接线/端子线 |
| 应用范围：LED | 工作频率：低频 | 接口类型：AC/DC |
| 形状：圆形 | 制作工艺：冷压 | 加工定制：否 |
| 特性：防水 | 接触件材质：实心铜 | 绝缘体材质：pvc |
| 芯数：2-6芯 |
深圳市健宏科技前身是健宏电子，十年专业防水连接器生产商，主营：防水连接器，防水插头，防水接头，LED防水连接线，防水公母插头，工业防水连接器，圆形防水连接器，T型三通防水接头，一拖六防水连接器，焊接式/锁螺丝式防水连接器汽车防水保险盒等产品，防水级别都达到ip65-ip68。
电话： 13560797949 0755—27505512 qq：345499754
健宏科技***：
规格图纸
产品材质
外壳材质（Jack Material） | 热塑材料PA66，阻缘等级 94-V0 |
五金件材质（Pin Material） | 铜镀金（Gold-plated brass） |
O型防水圈（O Ring） | 橡胶（Rubber） |
密封垫圈（Seal Ring） | 硅胶（Silicon） |
技术参数
额定电压（Voltage Rating） | AC250V |
额定电流（Current Rating） | 10A~20A |
插拔次数（Times Of Plug） | 1500 |
接触电阻（Contact Resistance） | 10mΩ |
绝缘电阻（Insulation Structure） | 500M Ω at DC500V |
耐压（Withstand Voltage） | 1.5KV |
工作温度（Temperature Rating） | -40~+105℃ |
防水等级（Waterproof Level） | IP68 |
线径（Max Cable OD） | 10mm |
芯数(Pin Numbers) | 2芯，3芯，4芯 |
产品认证（Certifications） | CE/ROHS |
产品特点
本品采用环保尼龙加纤材料注塑，端子纯铜镀金，防水等级达业内 IP68 防水等级，ROHS、CE专业认证，专业工程建议开孔指导，安装方便快捷螺纹插拔，公母插拔体积小、外型美观、性能高、组装插座插十分便捷，坚固外壳防爆、防水。广泛应用于：大功率户外灯、LED灯条、LED聚光照明、LED洗墙景观照明、户外射灯、桥梁隧道灯、路灯、野外勘探设备、户外显示屏等需要防水的地方接头处使用。出现故障时，无须夹断电缆线、电塑套等，只需要旋开防水连接器的两端，非常便于产品的维修。
产品性能测试：
1、抗电强度：按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）AC1500V / 50Hz，经1min而无击穿或飞弧现象，超漏电流小于2mA。
2、绝缘电阻： 按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）DC 500V，绝缘电阻大于1000MΩ。
3、接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻≤10mΩ。
4、盐雾测试：未插合的连接器按照GJB1217-1991中方法1001的规定,连接器经受盐溶液浓度5%的氯化钠溶液，温度35±2℃的中性盐雾试验48小时后，不出现影响性能的腐蚀。
5、防水性能：常温常压下，防水连接器公母插合并装好螺母，置入1m深清水中,试验时间4小时，连接器内部无渗水现象。在常温常压下凉置30分钟，测试抗电强度、绝缘电阻、接触电阻均达到要求。
6、接触件分离力：单孔分离力为1.0-4.0N。
7、机械寿命：按照GJB1217-1991方法的2016进行测试，接触件插拔3000次，接触件磨擦表面允许镀层有轻微磨损，但不露其基体金属，不出现影响性能的机械损伤,试验后测试接触电阻符合测试部分3.3的要求。
8、互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。
9、试验方法：除另有规定外，常温常压均指温度15℃～35℃，相对湿度45%～75%，大气压86KPa～106KPa.
